Plastic Pipe Union: Sådan vælger du materialer, tætninger og trykklassificeringer

Et nedlukningsmandskab på et kemisk anlæg havde ét job tilbage før genstart: Udskift en utæt pakning på en ventil tolv meter inde i en fuldsvejset PPH-linje. At skære røret betød en ny spole, en ny svejsning, en afkølingsventetid og en anden tryktest, fire ekstra timer efter en tidsplan uden noget til overs. En plastikrørsamling ved ventilindløbet ville have forvandlet det job til en ti-minutters opgave med en enkelt stropnøgle.

Det er den praktiske sag for en fagforening, og derfor betyder specifikationen mere end enhedsprisen. At vælge en plastikrørsamling kommer ned til fem beslutninger: et kropsmateriale, der matcher røret, en trykklasse, der matcher systemet, en tætningselastomer, der overlever mediet, en endeforbindelse, der matcher, hvordan samlingen vil blive lavet, og en samlingsstil, der passer til rummet. Får du en forkert, og du enten lækker ved opstart eller mister den brugbarhed, du har betalt for.

Hvad en plastikrørforbindelse er, og hvornår den slår en kobling

En union er en tredelt fitting: to endelegemer permanent forbundet til røret ved varmesmeltning, stødsvejsning eller gevind, og en central møtrik, der trækker de to flader sammen mod en tætning. Denne tætning, som regel en O-ring, nogle gange en flad pakning eller en PTFE-ring, sidder i en rille på den ene flade. Løsn møtrikken og samlingen åbner; stram den, og forseglingen dannes igen. Intet er skåret.

En kobling er en fitting i ét stykke. Når røret er smeltet eller svejset ind i det, er samlingen permanent. Det er fint på et lige løb, ingen vil åbne, og det er mindre og billigere. Det er det forkerte valg overalt, hvor linjen har brug for service.

Reglen, vi giver kunderne: sæt en fagforening overalt, hvor en joint vil blive åbnet mere end én gang i anlæggets levetid. I praksis betyder det:

  • Ved indløb og udløb af pumper fjernes ventiler og filtre for vedligeholdelse
  • Hvor instrumenter, skueglas eller prøveudtagningssteder udskiftes med jævne mellemrum
  • Hvor en anden leverandørs udstyr forbindes i en anden vedligeholdelsescyklus
  • Ved enderne af lange løb, så en sektion kan løftes ud uden at skære

Læsning af en unionsspecifikation: Fem beslutninger i én tabel

Unionens varenumre ligner hinanden, men beskriver meget forskellige beslag. En 1,0 MPa socket-fusion PPH-samling med en EPDM-tætning og en 1,6 MPa-stødsvejset PVDF-samling med en FPM-tætning er ikke udskiftelige, selv når den udvendige diameter matcher.

Tabel 1: De fem specifikationsbeslutninger, der skal afregnes, før en plastrørsamling bestilles.
Beslutning Hvad den styrer Typiske muligheder
Kropsmateriale Kemisk kompatibilitet, temperaturloft, renhed, styrke Beta-PPH/PPH til generel vand- og kemikalieafgift; PPN hvor der er behov for mere styrke; PVDF til aggressive medier, høj renhed og højere temperaturer
Trykklasse Maksimalt arbejdstryk samlingen holder ved driftstemperatur 1,0 MPa, 1,6 MPa, 6 MPa
Forsegl elastomer Kemisk resistens og temperaturgrænse for den blødeste del EPDM, FPM, EPDM med PTFE-beklædning
Afslut forbindelse Hvordan foreningen fastgøres til røret og hvilket værktøj der er nødvendigt Socket fusion; kort eller forlænget socket stumpsvejsning; gevind hun eller han
Union stil Hvordan samlingen møder den næste komponent Dobbeltforening, enkelt kvindeforening, flangekropsforening

Seglvalg er der, hvor de fleste foreningsproblemer begynder

Kroppen af en plastikforening fejler sjældent; sælen gør. EPDM er standard for vand, spildevand og mange fortyndede kemikalier, og det håndterer vejrlig godt over et bredt temperaturbånd. FPM passer til olier, kulbrinter og mere aggressive medier og tolererer højere temperaturer. Hvor ingen enkelt elastomer virker, giver en EPDM-ring med en PTFE-beklædning PTFE's kemiske modstand med gummiens elasticitet.

To vaner forhindrer de fleste sælrelaterede nedetid. Bekræft kompatibilitet med det rigtige medium, koncentration og driftstemperatur, ikke mod et generelt kemisk navn. Og behold reservepakninger for hver unionsstørrelse på stedet, for en union, der ikke kan genforsegles, er bare en dyr kobling. Når en samling allerede er lækket, er fejltilstanden normalt synlig på ringen: kompressionssæt, et hak fra en skarp rørende, hævelse eller en ring skubbet ud af rillen. Disse symptomer gentages på tværs af en plante, så det kan betale sig at læse dem i stedet for blot at udskifte dele. Se disse bemærkninger vedr almindelige O-ringsfejl og hvordan man hurtigt kan identificere dem .

Matcher unionsenden med rørsystemet

Endeforbindelsen bestemmer, hvordan omløberen monteres, og hvor meget af rørets oprindelige styrke samlingen beholder.

Socket fusion fagforeninger

Opvarmede muffer smelter rørenden og samleenden sammen, hvilket giver en homogen samling uden tilsat materiale. Dette er standardvalget for PPH og PPN vand- og kemikalieledninger ved moderate diametre og den hurtigste mulighed med det rigtige fusionsværktøj.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal β-PPH muffe Fusion Union rørfitting 1,0 MPa EPDM/FPM tætning Denne socket fusion union passer til moderat diameter PPH og PPN vand- eller kemikalieledninger med EPDM/FPM forsegling og klassificeringer på op til 1,0 MPa. Se produkt →

Udvidede socket stumpsvejseforbindelser

Hvor selve røret er stumpsvejset, sædvanligvis ved større diametre og højere trykklasser, bør unionsenderne også være stødsvejsede. Forlængede muffeender giver svejsemaskinen mere materiale at holde på og giver en mere tilgivende svejsning.

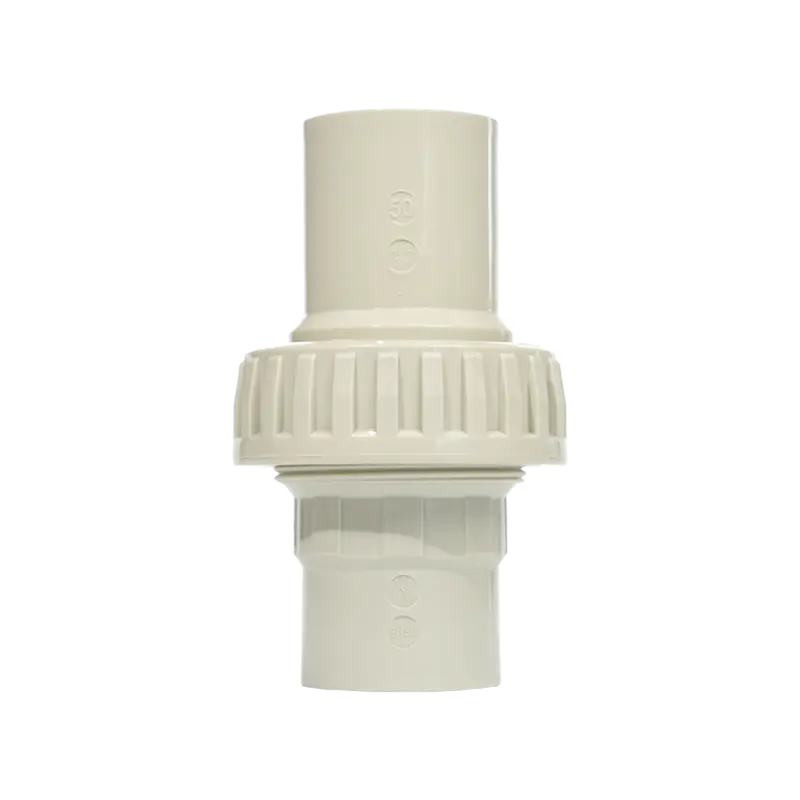

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM Til stødsvejsede PPH-ledninger med større diameter eller højere tryk tilbyder denne forlængede muffeforbindelse ekstra svejsemateriale og en mere tilgivende samling, vurderet til 1,0 MPa. Se produkt →

Trådede fagforeninger

En enkelt hunsamling gevinds direkte på en han-port på en pumpe, ventil eller instrument, hvilket hjælper, når udstyr ankommer med en gevindforbindelse. Gevindede ender har praktiske begrænsninger for diameter og tryk, og de skal bruge tape eller pasta på gevindet, aldrig på foreningens tætningsflade.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH Single Hun Union med EPDM/FPM-forsegling Gevind på hanpumpe-, ventil- eller instrumentporte; dens EPDM/FPM-forsegling giver moderat syre/alkali-resistens til 1,0 MPa PPH socket fusionsrør. Se produkt →

Fagforeningsorganer kommer fra de samme materialer som resten af serie af plastrørsfittings , så en ventil, fitting og rør på én linje kan dele en enkelt grad og en enkelt fusionsprocedure.

Installation og moment: Fem årsager til lækager

  1. Overophedning under fusion. For meget varme skaber en indre vulst, der indsnævrer boringen og fanger stress; for lidt efterlader en kold led. Følg varmetabellen for den faktiske diameter og materiale.
  2. Overspænding af møtrikken. Håndtæt plus en lille sidste omgang er normalt nok. Ekstra kraft deformerer O-ringen, knækker møtrikker på store størrelser og gør den næste service sværere.
  3. En forskudt eller forkert justeret tætning. En ring, der ruller ud af sin rille, vil ikke forsegle, uanset hvilket moment der påføres.
  4. Ikke-understøttet rør. En union, der bærer vægten af ​​et ikke-understøttet spænd, sidder under konstant bøjningsbelastning. Støt begge sider tæt på samlingen.
  5. Fugemasse på tætningsfladen. Tape eller pasta hører kun til i gevindenderne; på tætningsfladen forurener det elastomeren og skaber en lækagebane.

Tryktest før isolering, ikke efter. En fagforening, der holder 1,5 gange arbejdstryk i tredive minutter, er langt mindre tilbøjelige til at overraske nogen ved opstart.

En kort indkøbstjekliste

  • Materialekvalitet matchet til røret og bekræftet i forhold til det faktiske medium
  • Trykklasse svarende til røret, nedsat for driftstemperatur
  • Forsegl elastomer navngivet på tegningen eller indkøbsordren, ikke overladt til en leverandørstandard
  • Endekonfiguration og dimensioner kontrolleret i forhold til den rørstandard, der anvendes på stedet
  • Reservepakninger bestilles sammen med fagforeningerne

To advarselstegn betyder noget. Hvis kroppen er citeret som generisk PPH uden karakter, og seglet er unavngivet, kan du ikke auditere, hvad der ankommer, hvilket er en større risiko på en reguleret eller højværdilinje end enhver prisforskel mellem leverandører.

FAQ: Plastrørforeninger i praksis

Kan en plastikrørsamling genbruges efter åbning?

Ja, hvis møtrikkens gevind og begge endeflader er ubeskadigede. Udskift tætningen som en selvfølge, da elastomerer tager et kompressionssæt og sjældent tætner så godt anden gang.

Hvad er forskellen mellem en union og en flange?

En flangesamling bruger to flangeflader, en pakning og en ring af bolte. En union bruger én gevindmøtrik og en fastlåst tætning. Fagforeninger er hurtigere og har brug for mindre plads; flanger passer til større diametre og højere belastninger.

Hvorfor lækkede min fagforening efter en rutinemæssig tjeneste?

Sædvanligvis blev tætningen forskudt, klemt eller erstattet med den forkerte elastomer, eller møtrikken blev strammet af følelse. Tjek først ringen; kroppen er sjældent årsagen.

Angiv tilslutningen, som du angiver røret: materiale, trykklasse, tætning, derefter endeforbindelse. En fagforening er en servicedel, så vælg den til den tekniker, der åbner den om tre år, ikke kun for den installatør, der passer den i dag.

Unionens organer sidder i samme materialefamilie som rør, fittings og ventiler omkring dem. Vores beta-PPH, PPN og PVDF-sortiment dækker 1,0 MPa, 1,6 MPa og 6 MPa klasserne, som disse systemer bruger, og produktionen er understøttet af 81 patenter i december 2024. Hvis du arbejder gennem en linjeliste og har brug for at bekræfte en fagforeningsorgan, segl eller slutkonfiguration, så send tegningen og dens mellemste detaljer og $ vil matche.
