Hvilke medier strømmer gennem en kugleventil?

Almindelige medietyper båret af kugleventiler

Kugleventiler sidder i centrum af de fleste rørprodukter, fordi en kvart omgang giver en tæt afspærring med lav modstand, uanset hvad der er inde i røret. I praksis falder de medier, der passerer igennem, i en håndfuld tilbagevendende kategorier på tværs af industrianlæg.

• Procesvand og behandlet vand — kølekredsløb, skylleledninger og almindeligt brugsvand i produktionsanlæg.
• Syrer og baser — saltsyre, svovlsyre, natriumhydroxid og lignende reagenser, der anvendes til metalbehandling, galvanisering og kemisk syntese.
• Opløsningsmidler og organiske kemikalier — fortyndere, alkoholer og procesopløsningsmidler, der findes i farmaceutisk og biokemisk produktion.
• Trykluft og inaktive gasser — pneumatiske kontrolledninger og nitrogenrensningssystemer.
• Væsker med høj renhed — ultrarent vand og ætsningskemikalier, der anvendes til fremstilling af halvledere og solpaneler, hvor sporforurening ikke er acceptabel.
• Havvand og marine væsker — akvarie-, marine- og afsaltningsrør, der kræver stærk modstandsdygtighed over for salt og biobegroning.

Hvordan kropsmateriale bestemmer mediekompatibilitet

Plasten, der bruges til ventilhuset og sædet, er den største enkeltfaktor i beslutningen om, hvilket medie en kugleventil sikkert kan bære. Metalfittings korroderer eller udvasker ioner til følsomme processtrømme, hvilket er grunden til, at plastrør og plastventilkomponenter er standardvalget for kemisk-tunge eller højrenhedslinjer. Tabellen nedenfor viser den typiske pasform mellem materiale og medie.

Ud over basisharpiksen er tætningsmaterialer såsom EPDM, FPM eller PTFE tilpasset det samme medie, da et ventilhus, der er klassificeret til et kemikalie, kun er så godt som pakningen, der forsegler det. Jiangsu Leiting Precision New Materials, som leverer OEM-kugleventiler til solpanel-, halvleder-, kemikalie-, jernfremstillings- og farmaceutiske rørledninger, dokumenterer materialedatablade for hver ventil, så kombinationen af ​​harpiks og tætning kan kontrolleres mod driftsmediet før installation.

Kugleventil produktserie

Manuelle, elektriske, pneumatiske, enkelt- og dobbeltforbindelseskonfigurationer dækker de fleste mediehåndteringsbehov på tværs af kemikalie-, halvleder- og vandbehandlingsrør.

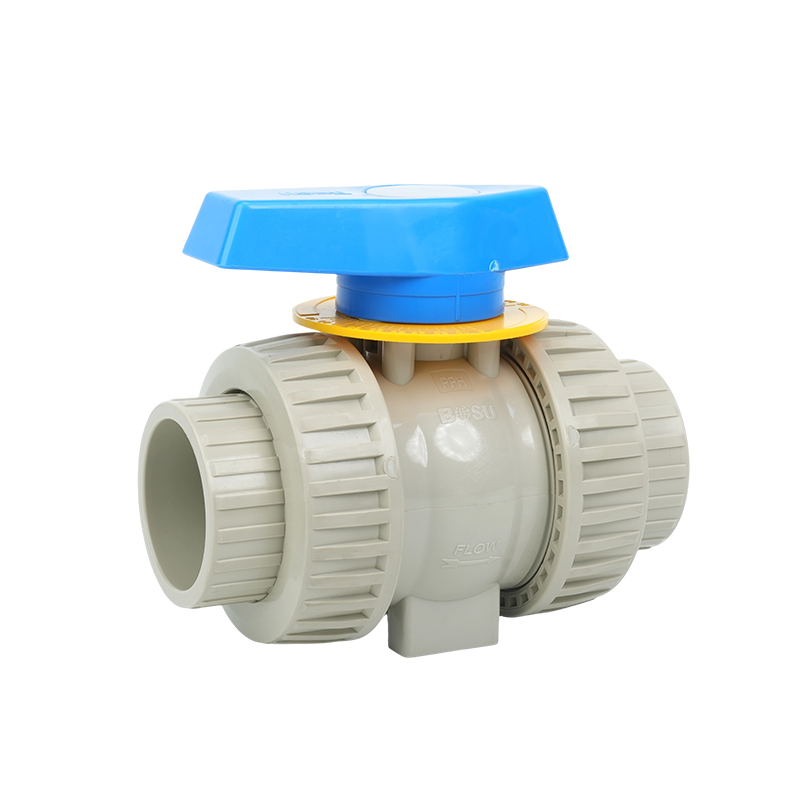

Beta-PPH Dobbelt Union Kugleventil

Manual

Beta-PPH elektrisk dobbeltunionskugleventil

Elektrisk

Beta-PPH pneumatisk dobbelt kugleventil

Pneumatisk

Beta-PPH kugleventil med flange

Flanget

Enkelt/dobbelt pneumatisk kugleventil med flange

Enkelt eller dobbelt

Strukturelt design og dets effekt på medieflow

Ventilstrukturen ændrer, hvor godt et givet medie bevæger sig gennem systemet, ikke kun hvad kroppen er lavet af. Nogle få strukturelle træk betyder mest, når medierne er aggressive, tyktflydende eller kræver streng flowkontrol.

• Kugle med fuld boring versus reduceret boring — et design med fuld boring holder den indvendige passage lig med rørdiameteren, hvilket sænker trykfaldet for tyktflydende kemikalier og slam.
• Dobbelt forening slutter — lad ventilen fjernes fra ledningen uden at skære i røret, hvilket er nyttigt, når mediet efterlader rester eller skæl, der kræver periodisk rengøring.
• Aktiveringsmetode — Manuelle håndtag passer til lavfrekvent afbrydelse, mens elektriske eller pneumatiske aktuatorer understøtter automatiseret dosering og gentagne cyklusser for kontinuerlige procesmedier.
• Flangeforbindelser — give en mere stiv samling til større diametre og ledninger med højere tryk, der fører ætsende eller varme væsker.

Tilpasning af en kugleventil til dit medie

At vælge den rigtige ventil til et bestemt medie kommer ned til fire kontroller, som anlægsingeniører typisk udfører, før de specificerer en ventil til nye rørprodukter.

1. 01
   Identificer mediekemien. Bekræft koncentration, temperatur og om væsken er oxiderende, partikelfyldt eller højrenhedsgrad.
2. 02
   Krydstjek harpiksdiagrammet. Sammenlign mediet med PP-H-, PPN- eller PVDF-modstandsdata i stedet for at stole på generelle antagelser.
3. 03
   Bekræft forseglingskompatibilitet. Sæder og O-ringe fejler ofte, før ventilhuset gør det, så match EPDM, FPM eller PTFE til det samme medie.
4. 04
   Validere tryk og cyklus levetid. Kontroller det nominelle tryk (PN) i forhold til ledningstrykket, og vælg manuel, elektrisk eller pneumatisk aktivering baseret på cyklusfrekvens.

Industrier og typiske applikationer

Fordi plastventilsystemer undgår de korrosions- og ionudvaskningsproblemer, der er almindelige med metalfittings, optræder kugleventiler bygget af PP-H, PPN og PVDF over en lang række industrielle rør.
