Sammenhæng mellem rørdiameter, flowhastighed, flowhastighed, tryk

Først og fremmest, strømningshastighed = strømningshastighed × indvendig diameter af røret × indvendig diameter af røret ×π÷ 4; så flowhastighed og flowhastighed kan grundlæggende finde ud af en anden parameter ved at kende en.

Men hvis rørdiameteren D og trykket inde i røret P er kendt, kan strømningshastigheden så beregnes?

Svaret er: du kan ikke finde flowhastigheden og flowhastigheden af ​​væsken i røret endnu. Du forestiller dig, at der er en ventil for enden af ​​røret, og når den er lukket, er der tryk P i røret, og flowet i røret er nul.

Så flowhastigheden i røret er ikke bestemt af trykket i røret, men af ​​den nedadgående hældning af trykket i røret undervejs. Så sørg for at angive rørets længde og hvad trykforskellen er i begge ender af røret for at finde rørets flowhastighed og flow.

Hvis forholdet mellem tryk og flow i et rør er direkte proportionalt ud fra et kvalitativt analysesynspunkt, det vil sige, jo større tryk, jo større flow. Strømningshastigheden er lig med strømningshastigheden gange sektionen. For enhver sektion af røret kommer trykket kun fra den ene ende, det vil sige, at trykkets retning er envejs, og når det lukkes ved udløbet i trykkets retning (ventilen er lukket), er væsken i røret i en forbudt tilstand. Når udløbet er åbent, bestemmes dets strømningshastighed af trykket i røret.

Til kvantitativ analyse er det muligt at installere et manometer, flowmåler eller måle gennemstrømningskapaciteten ved hjælp af hydrauliske modelforsøg. For trykrørsflow kan det også opnås ved beregning, og beregningstrinnene er som følger:

1. Beregn den specifikke modstand S af rørledningen. Hvis det er et gammelt støbejernsrør eller et gammelt stålrør, kan du bruge Shevelevs formel til at beregne den specifikke modstand af rørledningen s=0,001736/d^5,3 eller bruge s=10,3n2/d^5,33 til at beregne, eller tjekke den relevante tabel;

2. Bestem hovedforskellen H=P/(ρg) mellem de to ender af rørledningen. Hvis der er et vandret fald h (hvilket betyder, at startenden af rørledningen er h højere end enden), så H=P/(ρg) h

I formlen: H: i m; P: er trykforskellen i begge ender af røret (ikke trykket ved en bestemt sektion), P er i Pa;

3. Beregn flowhastigheden Q: Q = (H/sL)^(1/2)

4, flowhastighed V=4Q/(3,1416 * d^2)

Hvor: Q — strømningshastighed, i m^3/s;

H —— Forskellen mellem vandhovedet i begyndelsen og slutningen af ​​røret, i m;

L —- længde fra begyndelsen til slutningen af ​​røret, i m.

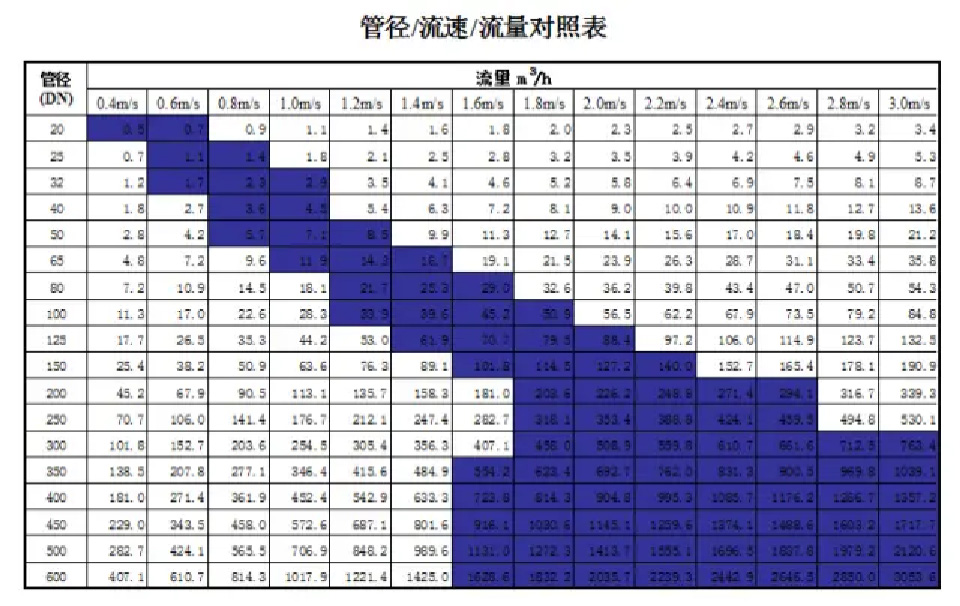

Bemærk: Den øverste række er strømningshastigheden

Det store stykke data i midten af ovenstående tabel er trafikken

Rækken længst til venstre er vandrørets nominelle diameter

Spørgsmål: "Hvilken skal jeg vælge med så mange flowhastigheder?"

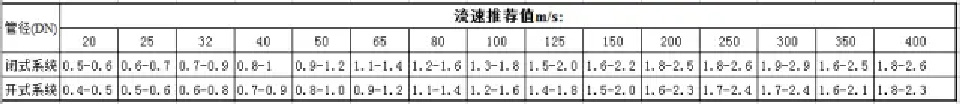

Skynd dig ikke... Se på tabellen nedenfor (der er forskel på åbent system og lukket system)
