Hvad er tilslutningsmetoderne for β-PPH Fittings?

Oversigt over tilslutningsmetoder for β-PPH fittings

Hver tilslutningsmetode for β-PPH Fittings tjener forskellige formål i et plastrørsystem, og det rigtige valg afhænger af rørdiameter, arbejdstryk og hvor ofte samlingen skal åbnes for vedligeholdelse. Tabellen nedenfor opsummerer de fire metoder, der almindeligvis specificeres af fabrikanter og installatører.

Hot-Melt Socket Fusion-tilslutning

Socket fusion er den mest udbredte tilslutningsmetode til β-PPH Fittings i rørprodukter med små og mellemstore diameter. Et varmeværktøj smelter samtidigt den ydre overflade af røret og den indvendige muffevæg af fittingen; når overfladerne når en plastisk tilstand, indsættes røret i fittingsmuffen og holdes under let tryk, indtil smelten afkøles til en enkelt homogen krop.

Nøgleprocestal, der bruges af de fleste fabrikanter, er som følger.

Fordi samlingen bliver kemisk sammensmeltet i stedet for mekanisk fastspændt, opnår en korrekt udført muffefuge næsten samme vægstyrke som selve rørlegemet, hvorfor det forbliver standardvalget for solpanel-, halvleder- og biokemiske rørføringer.

Butt Fusion svejsning til større diametre

Når diametrene overstiger DN110, bliver fatningsværktøj upraktisk, så stødsvejsning tager over. De to rør- eller fittingender vendes fladt med en roterende høvl og presses derefter mod en opvarmet plade, indtil begge overflader smelter jævnt. Pladen trækkes tilbage, og de to smeltede flader presses sammen under kontrolleret kraft for at danne en kontinuerlig perlesvejsning.

Stumpsvejsefittings med korte fatninger og forlængede fatninger, der er vurderet til 1,0 MPa, vælges typisk til hovedfordelingssamlinger, mens varianterne med forlænget socket giver en længere fusionsgrænseflade til rørledninger, der udsættes for vibrationer eller termiske cyklusser, såsom kølesløjfer til jernfremstilling.

β-PPH Fitting Series efter tilslutningstype

Hvert produkt nedenfor repræsenterer en særskilt forbindelseskonfiguration, fra direkte muffesamlinger til flange- og albuefittings, alle fremstillet efter 1,0 MPa arbejdstrykstandarder.

Indre tand direkte fatning

Socket Fusion

Ekstern tand direkte tilpasning

Socket Fusion

45 graders albuetilpasning

Socket Fusion

90 graders albuetilpasning

Socket Fusion

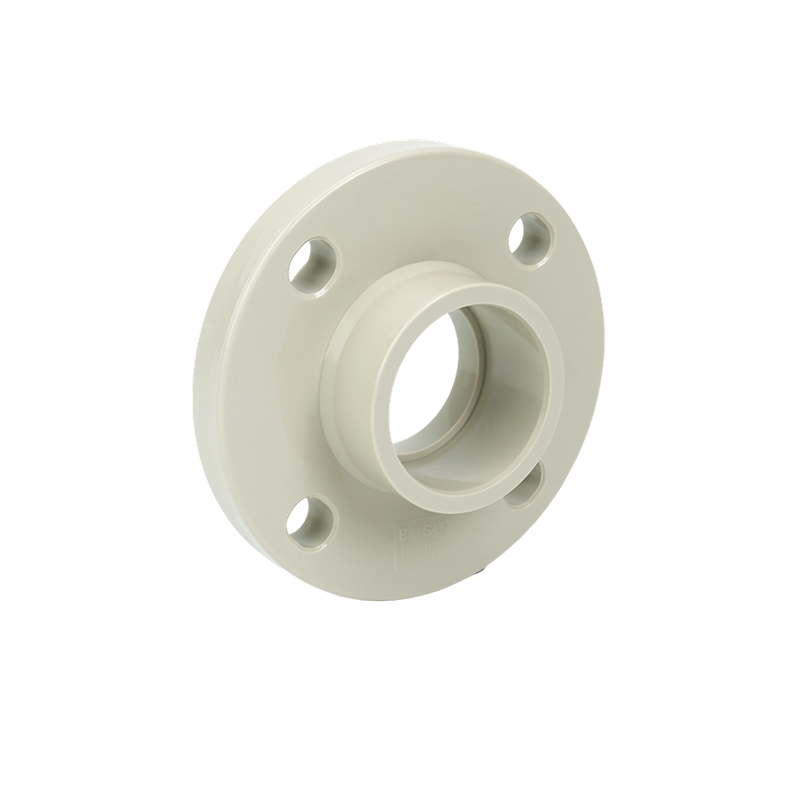

Integreret flangefitting

Flangeforbindelse

Flangeforbindelse til aftagelige samlinger

Flangeforbindelser er specificeret overalt, hvor en sektion af rørledningen skal åbnes gentagne gange, såsom ved et ventilsystems indløb, pumpesug eller filterhus. En integreret flangefatning fusionsfitting smeltes først til røret ved hjælp af standard hot-melt-processen, og en løs bagring sammen med bolte klemmer derefter to flangeflader sammen med en pakning imellem.

Fordi smeltesamlingen bærer trykbelastningen, og de boltede flader kun giver kompression på pakningen, kombinerer flangefittings styrken af ​​en smeltet samling med bekvemmeligheden ved en boltet, aftagelig forbindelse. Dette er den foretrukne grænseflade mellem β-PPH rør og enhver plastventil installeret i ledningen.

Gevindforbindelse til vedligeholdelsesadgang

Unionsfittings bruger et design i tre dele: to kropshalvdele er hver smeltet eller gevind på rørenderne, og en centermøtrik trækker de to halvdele sammen mod en EPDM- eller FPM-tætningsring. Denne metode kræver ingen varme på tidspunktet for tilslutning eller afbrydelse, så den foretrækkes ved instrumenttilslutninger, prøvepunkter og udstyrssko, der ser hyppig service.

Enkelte hunforbindelser med gevindende ender er også tilgængelige til overgang af β-PPH-linjer til metal- eller PVC-rør, og dedikerede β-PPH til PVC-forbindelsesfittings udvider denne fleksibilitet til systemer med blandede materialer, der almindeligvis findes i akvarie-, marine- og farmaceutiske faciliteter.

Matchende tilslutningsmetode til tryk og temperatur

Valg af forbindelsesmetode handler ikke kun om diameter. β-PPH-materiale har et langsigtet arbejdstemperaturområde på -20°C til 100°C og en korttidsgrænse på 110°C, men trykkapaciteten falder, når temperaturen stiger. Ved 60°C falder det maksimale driftstryk til ca. halvdelen af ​​det nominelle tryk, så tilslutningsmetoden og vægtykkelsen skal begge genovervejes, når temperaturen stiger.

Tjekliste for svejseparameter for pålidelige samlinger

Uanset hvilken forbindelsesmetode der anvendes, spores fugesvigt næsten altid tilbage til forberedelse eller processtyring frem for selve fittingen. Den følgende tjekliste afspejler den rækkefølge, de fleste fabrikanter følger på stedet.

• Fjern olie, støv og rust fra både rør- og fittingsoverflader, før du påbegynder fusionsarbejde.
• Skær rørenderne firkantede med et dedikeret skæreværktøj for at holde de sammenlåsende overflader vinkelrette og gratfri.
• Hold varmepladetemperaturen mellem 210°C og 230°C, så materialet blødgøres uden at nedbrydes.
• Hold trykket i 8 til 12 sekunder efter sammenføjningen for at lade smelten fylde fugen jævnt.
• Tillad mindst 30 sekunders naturlig afkøling, før du flytter eller læsser leddet.
• Kør en lufttæthedstest, såsom en hydrostatisk eller heliumlækagekontrol, før ledningen tages i brug.
• Undersøg hver svejsestreng for bobler, revner eller ufuldstændig sammensmeltning, og svejs straks igen, hvis der findes en defekt.

Hvorfor forbindelseskvalitet er vigtig for rørprodukter og ventilsystemer

En β-PPH-rørledning er kun så pålidelig som dens svageste samling. Fordi β-PPH-fittings ofte parres med plastventilkomponenter i solpanel-, halvleder-, kemikalie- og miljøbeskyttelsesledninger, kan en ukorrekt smeltet eller underspændt samling kompromittere hele rørprodukternes netværk, ikke kun en enkelt forbindelse. At vælge den korrekte metode for hver lokation, følge dokumenterede svejseparametre og verificere hver samling med en tryktest er de tre praksisser, der konsekvent adskiller langtidsinstallationer fra gentagne vedligeholdelsesopkald.
