Hvad gør hjælpematerialer kritiske for rørsystemer?

I industrielle rørsystemer er Hjælpemateriale-serien er ikke valgfrit tilbehør, men kernekomponenter, der sikrer systemets tætningsintegritet, stabilitet og langsigtede pålidelighed. Fra flangepakninger og fleksible konnektorer til rørklemmer, dyser og mekaniske fittings påvirker disse hjælpematerialer direkte rørledningens trykbærende kapacitet, mediekompatibilitet og vedligeholdelsescyklusser. Ifølge data fra ingeniørpraksis, ca. 80 % af hændelser med rørledningslækage stammer fra forkert valg af hjælpemateriale eller forkert installation snarere end defekter i selve hovedrørmaterialet. Derfor er videnskabelig konfiguration af hjælpematerialeserien det primære trin i at sikre sikker drift af industrielle rørsystemer i kemisk behandling, vandbehandling, farmaceutisk fremstilling og relaterede applikationer.

Flangepakningsserie: Den første forsvarslinje for tætningssystemer

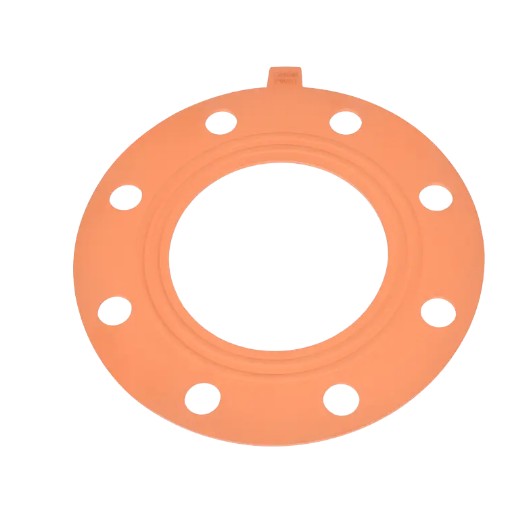

Flangepakninger er kritiske tætningselementer ved rørledningssamlinger, der forhindrer medielækage. Afhængigt af materialesammensætning og driftsforhold omfatter almindelige flangepakningstyper EPDM (ethylenpropylendienmonomer), FPM (fluorcarbongummi) og EPDM PTFE kompositpakninger, som hver er egnet til forskellige temperaturområder og kemiske miljøer.

Ydeevnesammenligning af vigtige pakningsmaterialer

Specifikationssystem og udvælgelse Essentials

Flangepakningsspecifikationssystemet følger standarder for nominel diameter (DN), med almindelige specifikationer inklusive DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , der dækker flere applikationer fra lavt til højt tryk. Udvælgelsen bør fokusere på følgende tre dimensioner:

• Mediekompatibilitet: Ved transport af stærke syrer eller baser foretrækkes PTFE-kompositpakninger; til standardvandsystemer kan EPDM-pakninger bruges til at reducere omkostningerne.
• Temperatur- og tryktilpasning: Når driftstemperaturen overstiger 150°C eller trykket overstiger PN16, skal FPM eller spiralviklede metalpakninger vælges for at forhindre ældning og svigt af gummi.
• Flangefladekonfiguration: Forhøjede flanger (RF) passer til flade pakninger, mens han- og hunflanger (MFM) kræver placering af ringpakninger for at forhindre installationsfejl.

Fleksibel konnektorserie: Nøglekomponenter til at absorbere vibrationer og termisk forskydning

Mellem pumpeudstyr og rørsystemer tjener fleksible konnektorer den kritiske funktion at absorbere mekaniske vibrationer og kompensere for termisk udvidelse og sammentrækning. PPH (Polypropylene Homopolymer) flensede fleksible konnektorer, med deres fremragende kemikalieresistens, er blevet standardkonfigurationer til kemiske rørsystemer.

Anvendelsesforskelle mellem koncentriske og excentriske fleksible konnektorer

Koncentriske flangerede fleksible konnektorer er velegnede til lineære forbindelser med identiske rørdiametre og absorberer effektivt aksial forskydning på 10-15mm . Excentriske reduktionsflangede fleksible konnektorer bruges derimod til overgange mellem forskellige rørdiametre, med fælles specifikationer som f.eks. D40×32, D50×32, D50×40, D63×32, D63×40 , opretholdelse af fleksibel bufferfunktionalitet, samtidig med at der opnås diameterovergange.

Tekniske fordele ved PPH Flexible Connectors

• Kemisk korrosionsbestandighed: PPH-materiale kan modstå de fleste kemiske medier inden for et pH-område på 1-14, velegnet til bejdsning, galvanisering, spildevandsbehandling og andre stærkt korrosive miljøer.
• Temperaturydelse: Kontinuerlig driftstemperatur op til 100°C, med kortvarig tolerance op til 110°C, der opfylder generelle industrielle krav til transport af varme væsker.
• Mekanisk styrke: Trækstyrke på 25 MPa og flydespænding på 22 MPa, hvilket sikrer ingen brud eller deformation under hydrostatisk test ved 1,5 gange det nominelle tryk.
• Levetid: Under standard driftsforhold er PPH fleksible konnektorer designet til en levetid på over 50 år, hvilket reducerer systemvedligeholdelsesfrekvensen betydeligt.

Serien af rørklemmer og mekaniske fittings: Grundlæggende støtte til rørledningsfiksering og vedligeholdelse af udstyr

Rørklemmer er uundværlige fikseringselementer i rørledningsinstallation, der tjener til at begrænse rørledningsforskydning, jævnt fordele støttekræfter og forhindre rørledningssving forårsaget af væskepåvirkning. PPH rørklemmer deler den samme kemiske modstand som selve rørlegemet, hvilket undgår de elektrokemiske korrosionsproblemer, der almindeligvis ses med metalklemmer.

Specifikationer for rørklemme og bæreevne

Rørklemmeserien dækker hele diameterområdet fra DN15 (D20) til DN50 (D63) , med snap-on eller bolt-stramning strukturer. Tager man DN32 rørklemmen som eksempel, er dens standard bæreevne ikke mindre end 500N , i stand til at modstå dynamiske stødkræfter, der genereres, når den indre væskestrømningshastighed når 4,5 m/s. I scenarier med parallelinstallation af flerlagsrørledninger anbefales en lagdelt arrangementsstrategi, hvor mellemlagsafstanden opretholdes ved ≥150 mm for at lette vedligeholdelsesoperationer.

Funktionel værdi af mekaniske fittings

Trækhåndtag og hængselseriebeslag bruges primært til åbningsmekanismer på udstyrskabinetter og inspektionsportsdæksler. Kraftige hængsler, fremstillet af glasfiberforstærket PP, giver en enkelt enheds bæreevne på 80-120 kg , velegnet til hyppigt åbnede/lukkede applikationer såsom stort filtreringsudstyr og reaktorbrønde. Små hængsler er velegnede til scenarier med let belastning som instrumentbokse og styreskabe, med standard monteringshulafstand på 25mm×40mm , kompatibel med standard pladeudskæringsdimensioner.

Spiraldyseserie: Kerneelementer til effektiv masseoverførsel og -fordeling

Spiraldyser omdanner væske til spray med hul kegle eller fast kegle gennem en unik spiralstrømningsguidestruktur, der er meget udbredt i gasskrubning, køling, brandbeskyttelsessprinklersystemer og kemiske reaktionstårne. Deres mest bemærkelsesværdige egenskab er enestående anti-tilstopningsevne , med flowpassagediametre op til 3 gange dysens udløbsdiameter, hvilket gør dem velegnede til cirkulerende vandsystemer indeholdende suspenderede partikler.

Teknisk parametersystem til spiraldyser

Dysemateriale og driftstilstand matcher

Spiraldyselegemer er typisk lavet af PPH eller glasfiberforstærket polypropylen, med keramiske eller 316L rustfri stålindsatser til dysekernen. I røggasafsvovlingssystemer (FGD), hvor indholdet af fast gylle når 15%-20% , fuldstrøms spiraldyser med ikke-reduceret diameter skal vælges, hvilket sikrer minimum passagediameter ≥15 mm. I halvledersystemer med ultrarent vand kræves PTFE-dyser for at sikre, at indholdet af ekstraherbare ioner forbliver under 0,1 ppb .

Colored Fittings Series: Praktiske løsninger til identifikationsstyring og systemvisualisering

Farvede rørfittings bruger forskellige farver til at skelne mellem medietyper eller processtrømme, hvilket tjener som et effektivt middel til at forbedre effektiviteten af rørsystemets styring. I store industrielle installationer kan standardiseret farvekodning forkorte vedligeholdelsessvartider med 30%-40% og reducere risikoen for fejlbetjening betydeligt.

Anbefalede industrielle farvekodningsstandarder

• Grøn: Proces kølevand, cirkulerende vandsystemer
• Blå: Trykluft, instrumentluftsystemer
• Gul: Kemisk levering, syre- og alkalimedierørledninger
• Rød: Brandbeskyttelsesvand, højtemperaturdampsystemer
• Grå/sort: Dræning, udstødningsgasbehandlingssystemer
• Hvid/gennemsigtig: Ultrarent vand, fødevaregodkendte medier

Grundmaterialet i farvede fittings forbliver standard PPH, med farver indarbejdet i overfladelaget gennem co-ekstrudering eller sprøjtestøbningsprocesser, typisk i en tykkelse på 0,5-1,0 mm uden at påvirke armaturets kropsstyrke eller kemikalieresistens. Det skal bemærkes, at i områder med stærk udendørs UV-eksponering bør UV-stabiliseret farvemasterbatch vælges for at forhindre farvefading, der kan kompromittere identifikationseffektiviteten.

Systemintegration og udvælgelsesstrategi

Udvalget af Serien af hjælpematerialer bør ikke udføres isoleret, men udformes i koordination med hovedrørsystemet. Følgende er gennemprøvede udvælgelsesstrategier fra ingeniørpraksis:

Metode til analyse af samlede livscyklusomkostninger

Når man sammenligner hjælpematerialeløsninger, bør opmærksomheden ikke begrænses til indledende indkøbsomkostninger alene; samlede livscyklusomkostninger (LCC) bør beregnes. Tager DN50 kemiske rørledninger som et eksempel, selvom startomkostningerne for EPDM PTFE kompositpakninger er ca. 40 % højere end standard EPDM-pakninger, under stærkt korrosive driftsforhold, strækker deres udskiftningscyklus sig fra 6 måneder til over 3 år, hvilket reducerer omfattende vedligeholdelsesomkostninger med mere end 60 % .

Verifikation af kompatibilitetsmatrix

Etablering af en mediemateriale-kompatibilitetsmatrix er et kritisk skridt for at undgå udvælgelsesfejl. For eksempel, når der transporteres klorholdigt blegemiddel (natriumhypochloritkoncentration >10%), gennemgår EPDM-pakninger hurtig ældning og revner, hvilket kræver PTFE- eller FPM-materialer i stedet. I varmtvandssystemer over 80°C er FPM's kompressionssæthastighed (<15%) væsentligt bedre end EPDM (>25%), hvilket sikrer langsigtet tætningspålidelighed.

Standardisering og lageroptimering

Det anbefales at standardisere hjælpematerialespecifikationer til fire basisdiametre— DN15, DN25, DN50, DN100 — dækker over 80 % af anvendelsesscenarier. Ved at reducere specifikationerne kan omkostningerne til lagerbeholdning af reservedele sænkes med 35%-50% , samtidig med at materialemobiliseringstiden forkortes under nødreparationer. For ikke-standardmæssige krav under særlige driftsforhold anbefales det at reservere en 10%-15% tilpasningsforhold for at sikre fleksibilitet i systemdesign.
